YQ98004型过滤活塞式缓闭止回阀
|
产品名称： |
YQ98004型过滤活塞式缓闭止回阀 |
产品型号： |
YQ98004 |
|
适用介质： |
水 |
连接形式： |
法兰 |
|
适用温度： |
0～80℃ |
公称通径： |
DN50-DN400 |
|
常用材质： |
铸铁、铸钢、不锈钢 |
技术咨询： |
13671965985 |
一、过滤活塞式缓闭止回阀产品概述
YQ98004型过滤活塞式缓闭止回阀主要安装在取水、送水、加压、潜水、污水等泵站的水泵出水管道上。
二、过滤活塞式缓闭止回阀工作原理
YQ98004型过滤活塞式缓闭止回阀安装在自来水厂及高层建筑给水系统，以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生。一阀兼具电动阀，逆止阀和水锤消除器，可以有效地提高供水系统的安全可靠性。
三、过滤活塞式缓闭止回阀特点
1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小、流量大、具体积小、重量轻
四、过滤活塞式缓闭止回阀技术参数
|
公称压力 |
1.0Mpa、1.6 Mpa、2.5 Mpa |
|
最低动作压力 |
≥0.04 Mpa |
|
缓闭时间 |
3~60s（可调） |
|
介质温度 |
0~80℃ |
|
适用介质 |
水 |
五、主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
280 |
335 |
380 |
425 |
480 |
750 |
660 |
740 |
810 |
860 |
六、过滤活塞式缓闭止回阀外形及原理图

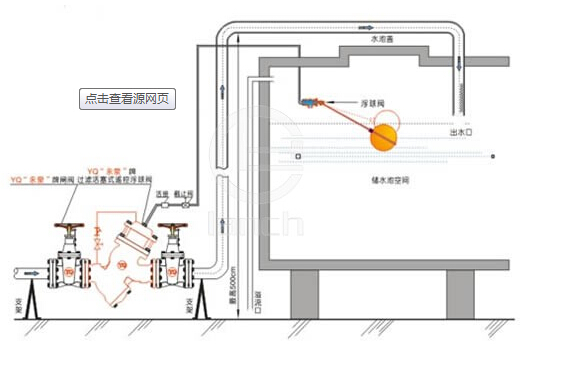

七、过滤活塞式缓闭止回阀安装示意图
工开阀门承诺：
（1） 严格按照合同要求，提供符合设计标准，质量合格的产品。
（2）严格检查和控制原材料、原器件、配套件的进厂质量。
（3）保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。 （4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
（5） 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
（6） 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
