TBVS8大流量微压背压阀
TBVS8大流量微压背压阀*大入口压力6bar，控制压力范围5-500mbar4段压力范围，*大流量150立方米/小时。1”螺纹、法兰或卡套接口。全316L不锈钢材质，通过FDA食品级认证，适合作储罐氮封阀或储罐微压泄压阀。
大流量微压背压阀 的详细介绍
压力感应形式……膜片式
承受压力…………max. 6bar
出口压力…………5-500mabr
接口尺寸…………1"内螺纹、法兰、卡套

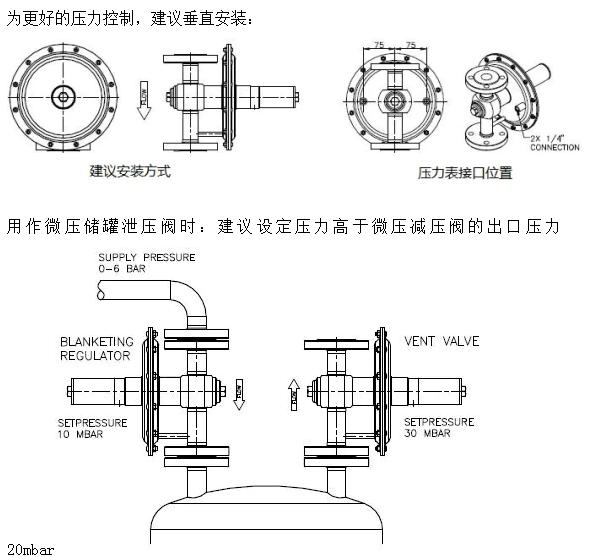

压力表接口………1/4”NPT内螺纹（压力表接口位置见图）
阀座直径…………21mm
工作温度…………-20—140℃（实际取决于密封材质，详情请咨询本公司）
重量………………螺纹式：6.5kg，法兰式：8.5kg
材质
阀体阀芯…………316L不锈钢
弹簧壳体…………316L不锈钢
阀芯导轨…………PTFE
阀座O环…………VITON
膜片………………PTFE
TBVS8大流量微压减压阀选型表
|
TBVS |
FA8 |
-3 |
-V |
T |
V |
-FS |
|
系列/入口 |
接口 |
出口压力 mbar |
0型环 |
膜片 |
阀座 |
其他选项 |
|
TBRS-6bar
|
B8-1" bspp N8-1" npt FA8-1" Ansi法兰 FD8-DN25 Din法兰 TC8-1"卡套 |
1-5-10 2-10-50 3-20-200 4-50-500 |
V-Viton 可选： E-epdm K-kalrez
|
T-ptfe |
V-Viton 可选： E-epdm F- ffkm
|
FS-工厂预设/不可调 P4-接液部件0.4μm抛光 P8-接液部件0.8μm抛光 |
经超声波清洗及脱脂。清洁标准：ASTM-G93 C，可选CGA4.1清洁标准。
TBVS8流量表
|
设定压力 |
空气流量 （m3/h） |
|||||
|
10mbar |
20mbar |
40mbar |
100mabr |
200mbar |
500mabr |
|
|
超出压力25% |
5.5 |
12 |
19 |
33 |
54 |
110 |
|
超出压力50% |
7.5 |
15 |
27 |
42 |
68 |
130 |
|
超出压力75% |
8.5 |
17.5 |
31.4 |
50 |
84 |
140 |
|
超出压力100% |
11 |
19 |
37 |
54 |
93 |
150 |
TBVS8大流量微压背压阀产品特征
全316L不锈钢阀体，PTFE膜片，可选EPDM或kalrez材质O环和阀座，通过食品级认证，产品可用于食品、制药、化工等行业。
平衡阀座，外部压力反馈，超大膜片感应，控制压力极其**稳定。
可调压至零。
内部无死角设计，方便清洗，可在线CIP清洗。
维修方便，无需拆下减压阀即可在线维修更换零部件。
