【QS647Y气动锁渣阀、锁渣球阀基本介绍】
锁渣阀具有流体阻力小，流量畅通，启闭快速，易于自动化控制的特点，因而得到了越来越多广泛的应用。浮动，固定，U型全系列高性能锁渣阀，广泛应用于煤化工，多晶硅，石油，化学，电力，治水，水泥，制糖，矿山等行业。
【QS647Y气动锁渣阀、锁渣球阀性能参数】
|
应用行业 |
煤化工等 |
|
应用位置 |
渣水下料 |
|
适用介质 |
煤渣、水等 |
|
入口压力 |
5.8MPa |
|
出口压力 |
0~5.8MPa |
|
温度 |
50℃~80℃ |
|
开关频率 |
1~2次每小时 |
|
执行器 |
气动 |
|
阀门形式 |
球阀 |
|
硬质合金 |
镍基、碳化钨 |
|
运行寿命 |
12个月以上 |
|
连接形式 |
一般为法兰连接（可根据客户需求选择其它连接形式） |
|
阀门密封面 |
金属与金属密封结构 |
|
填料 |
柔性石墨 |
|
垫片 |
不锈钢或钛合金+柔性石墨结构 |

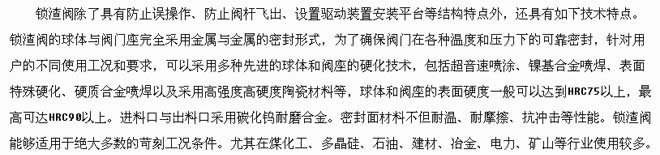

【QS647Y气动锁渣阀、锁渣球阀结构特征】
【QS647Y气动锁渣阀、锁渣球阀四大优势】
1、双阻断及泄放功能；
2、优异的密封性能；
3、防堵塞技术方案；
4、自然的防静电结构设计；

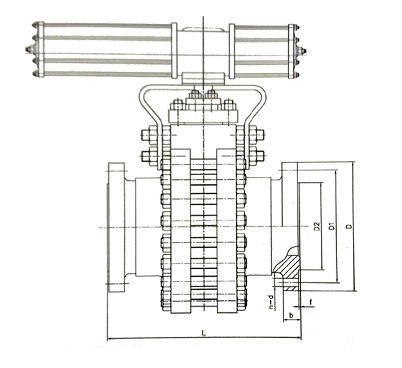

【QS647Y气动锁渣阀、锁渣球阀结构示意图】
【QS647Y气动锁渣阀、锁渣球阀主要外形尺寸】
QS647Y-600LB的外形尺寸
|
DN |
D |
D1 |
D2 |
n |
d |
b |
f |
L |
|
8" |
419 |
349 |
270 |
12 |
32 |
63 |
7 |
660 |
|
10" |
508 |
432 |
324 |
16 |
35 |
71 |
7 |
787 |
|
12" |
559 |
489 |
381 |
20 |
35 |
74 |
7 |
838 |
|
14" |
603 |
527 |
413 |
20 |
38 |
77 |
7 |
889 |
|
16" |
686 |
603 |
470 |
20 |
41 |
84 |
7 |
991 |
|
20" |
813 |
724 |
584 |
24 |
44 |
96 |
7 |
1194 |
QS647Y-900LB的外形尺寸
|
DN |
D |
D1 |
D2 |
n |
d |
b |
f |
L |
|
8" |
470 |
394 |
270 |
12 |
39 |
70.5 |
7 |
737 |
|
10" |
545 |
470 |
324 |
16 |
39 |
77 |
7 |
838 |
|
12" |
610 |
533.5 |
381 |
20 |
39 |
86.5 |
7 |
965 |
|
14" |
640 |
559 |
413 |
20 |
42 |
93 |
7 |
1029 |
|
16" |
705 |
616 |
470 |
20 |
45 |
96 |
7 |
1130 |
|
20" |
857 |
749.5 |
584 |
20 |
54 |
115 |
7 |
1321 |
