产品名称 |
ZLF自力式流量平衡阀 |
|
产品型号 |
ZLF |
|
公称通径 |
DN20-DN500mm |
|
压力范围 |
1.6-2.5MPa |
|
阀体材质 |
铸铁、球墨铸铁、铸钢、不锈钢 |
产品概述：
ZLF自力式流量平衡阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经该被控系统的流量不变的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质。运行前一次性测试调节，可使系统流量自动互定在预先设置的设定直，该阀门流量调节准确，操作简单，运行平稳。
技术参数：
|
型号 |
ZLF-16 |
|
公称压力 |
1.6MPa |
|
壳体试验压力 |
2.4 MPa |
|
使用介质 |
水、油等非腐蚀性液体 |
|
介质温度 |
0~80℃ |
零件材料：
|
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
膜片 |
|
材料 |
灰铸铁、铸钢 |
不锈钢 |
铸铜 |
丁腈橡胶 |
主要外形及连接尺寸：
|
公称通径 DN（㎜） |
L |
H |
H1 |
流量控制范围㎡/h |
|
15 |
110 |
72 |
70 |
0.1～1 |
|
20 |
110 |
72 |
70 |
0.1～1.5 |
|
25 |
115 |
81 |
74 |
0.2～2 |
|
32 |
160 |
108 |
91 |
0.5～4 |
|
40 |
200 |
138 |
147 |
1～6 |
|
50 |
215 |
138 |
147 |
2～10 |
|
65 |
230 |
143 |
154 |
3～15 |
|
80 |
275 |
170 |
189 |
5～25 |
|
100 |
290 |
193 |
211 |
10～35 |
|
125 |
310 |
208 |
227 |
15～50 |
|
150 |
350 |
254 |
260 |
30～80 |
|
200 |
430 |
289 |
303 |
40～180 |
|
250 |
520 |
325 |
367 |
100～300 |
|
300 |
635 |
357 |
430 |
150～1500 |
|
350 |
670 |
372 |
495 |
200～7000 |
|
备注 |
DN15-25为螺纹连接 |
|||

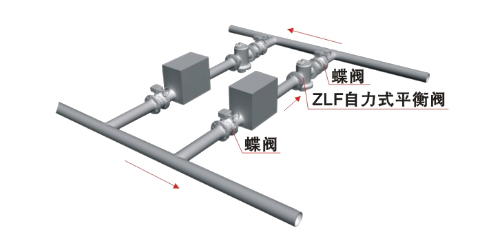

安装示意图：
