A38Y、A43H、A37H型双联弹簧式安全阀
A38Y、A43H、A37H型双联弹簧式安全阀
|
产品用途
是在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成,适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。
产品特点
1、全启式结构，排量大
2、阀瓣处设有反冲盘部件
3、带提升扳手可定期检验阀门开启的灵活性
4、整定压力偏差小，可达±3%
5、启闭压差≤15%
6、选用优质的弹簧钢，保证弹簧的寿命和稳定性
7、平面结构的阀瓣和阀座易于和重新加工
执行标准
|
执行标准
|
|
设计规范
|
GB/T 12243
|
|
结构长度
|
GB/T 12221
|
|
法兰连接
|
JB/T 79
|
|
试验与检验
|
GB/T 12242
|
|
产品标识
|
GB/T 12220
|
|
供货规范
|
JB/T 7928
|
产品型号
A43Y-16C(25,40)、A38Y-16C(25,40)、A37Y-16C(25,40)
整定压力等级
|
整定压力等级
|
|
公称压力(MPa)
|
整定压力等级
|
|
1.6
|
0.06～0.1
|
0.1～0.16
|
0.16～0.25
|
0.4～0.6
|
0.6～0.8
|
0.8～1.0
|
1.0～1.3
|
1.3～1.6
|
|
2.5
|
1.3～1.6
|
1.6～2.0
|
2.0～2.5
|
|
|
|
|
|
|
4.0
|
1.3～1.6
|
1.6～2.0
|
2.0～2.5
|
2.5～3.2
|
3.2～4.0
|
|
|
|
安全阀选用条件
1、公称通径的选择 安全阀的公称通径应根据被保护系统所必需的排放量来确定。即所选用安全阀的额定排量应大于必需排放量。被保护系统所需的排放量是指系统发生异常超压时为防止过分超压所必需排出的介质量，它是由系统或设备的工作条件、容量以及可能引起超压的原因等因素来决定。
2、材质的确定 安全阀的材质应考虑介质的工作温度、工作压力，介质特性及材料的工艺性、经济性等多种因素。一般情况下用户可根据本公司提供的安全阀样木屮列举的不同型号安全阀的工作温度、压力范围以及使用介质进行选用。对材质有特殊要求时，可在订货时与本公司商定解决。
3、特殊结构安全阀的选用
(1)带散热器安全阀 这种类型安全阀一般是用于介质温度较高的场合，以便于降低弹簧腔室的温度。通常当封闭式安全阀使用温度超过300℃以及开放式安全阀使用温度超过350°C时，应选用带散热器结构安全阀。
(2)波纹管安全阀（背压平衡式安全阀） 对承受附加背压的安全阀，而且其背压变化童超过整定压力10%时，应选用这种安全阀。另外对使用于有腐蚀、有毒介质的安全阀，为防止弹簧及导向机构受介质腐蚀，也应选用波纹管安全阀。
(3)气控碟型安全阀 对高温高压安全阀，需要人为控制开启压力时，可利用气缸功能操作，应选用气控蝶型安全阀。
主要性能参数
|
主要性能参数
|
|
型号
|
铸钢型
|
|
口径范围
|
DN15～DN400
|
|
适用温度
|
≤350°C
|
|
适用介质
|
水、蒸汽、油品
|
|
材料
|
1、阀座
|
2Cr13
|
|
2、阀体
|
WCB
|
|
3、调节圈
|
2Cr13
|
|
4、反冲盘
|
2Cr13
|
|
5、阀瓣
|
2Cr13
|
|
6、导向套
|
2Cr13
|
|
7、阀盖
|
WCB
|
|
8、弹簧
|
50CrVa
|
|
9、阀杆
|
2Cr13
|
|
10、扳手
|
ZG200
|
|
11、调整螺杆
|
45#钢
|
|
12、保护罩
|
ZG200
|
|
密封面材料
|
堆焊Co基硬质合金
|
堆焊Co基硬质合金
|

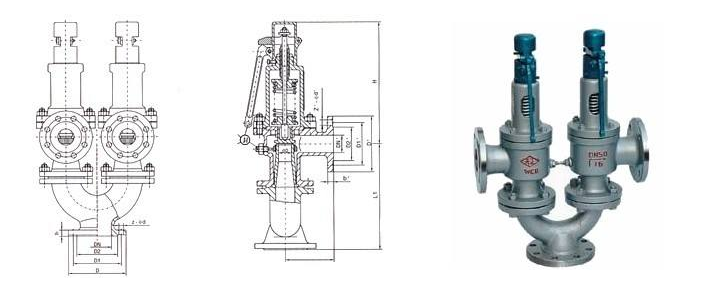

主要外形连接尺寸
|
A37型双联弹簧式安全阀主要外形连接尺寸(mm)
|
|
公称通径
DN(mm)
|
尺 寸 Dimensions(mm)
|
|
L
|
L1
|
B
|
DN'
|
do
|
|
50
|
115
|
225
|
165
|
32
|
2×25
|
|
80
|
140
|
310
|
205
|
65
|
2×50
|
|
100
|
160
|
355
|
255
|
80
|
2×65
|
|
125
|
170
|
410
|
260
|
100
|
2×80
|
|
150
|
190
|
430
|
275
|
125
|
2×100
|
|
A43型双联弹簧式安全阀主要外形连接尺寸(mm)
|
|
公称通径
DN(mm)
|
尺 寸 Dimensions(mm)
|
|
L
|
L1
|
B
|
DN'
|
do
|
|
50
|
115
|
225
|
165
|
32
|
2×25
|
|
80
|
135
|
295
|
190
|
50
|
2×40
|
|
100
|
160
|
352
|
255
|
80
|
2×65
|
|
125
|
170
|
410
|
260
|
100
|
2×80
|
|
150
|
190
|
430
|
275
|
125
|
2×100
|
|
A38型双联弹簧式安全阀主要外形连接尺寸(mm)
|
|
公称通径
DN(mm)
|
尺 寸 Dimensions(mm)
|
|
L
|
L1
|
B
|
DN'
|
do
|
|
50
|
115
|
225
|
165
|
40
|
2×20
|
|
80
|
135
|
295
|
190
|
65
|
2×32
|
|
100
|
160
|
365
|
265
|
80
|
2×40
|
|
150
|
195
|
415
|
275
|
125
|
2×65
|
|
