UJ41H柱塞式截止阀

柱塞式截止阀工作原理：

UJ41H柱塞式截止阀依靠截止阀的原理，阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。通过中柱与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。

柱塞式截止阀结构及特点：

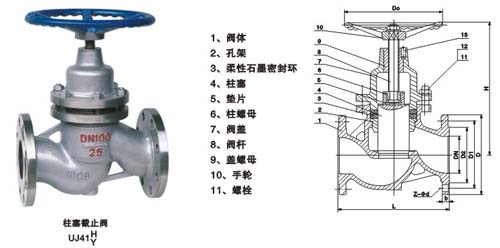

☆柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。

☆在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。

☆由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。

☆本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。

柱塞式截止阀的运用规范：

阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
●阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
●阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
●阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。

柱塞式截止阀安装和维修：

☆本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
☆本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
☆经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
☆不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。

柱塞式截止阀结构尺寸：

UJ41H柱塞式截止阀

1.6-MPa UJ41H-16C UJ41W-16CP/R
公称通径 DN(mm)					15					20					25				32						40				50			65				80						100			125					150			200				250			300		350	400	450	500
主要外形尺寸及连接尺寸 (mm)		L			130					150					160				180						200				230			290				310						350			400					480			600				650			698		787	914	987	987
		D			95					105					115				135						145				160			180				195						215			245					280			335				405			460		520	580	640	705
		D1			65					75					85				100						110				125			145				160						180			210					240			295				355			410		470	525	585	650
		D2			45					55					65				78						85				100			120				135						155			185					210			265				320			375		435	485	545	608
		b			14					14					14				16						16				16			18				20						20			22					24			26				30			30		34	36	40	44
		Z-φd			4-φ14					4-φ14					4-φ14				4-φ18						4-φ18				4-φ18			4-φ18				8-φ18						8-φ18			8-φ18					8-φ23			12-φ23				12-φ25			12-φ25		16-φ25	16-φ30	20-φ34	20-φ34
		H			133					170					178				195						230				250			272				300						312			365					400			460				940			985		1100	1395	1480	1600
重量		kg			3.6					4.5					6				8						11				15			21				32						44			62					85			148				260			340		552	752	1200	1400
2.5-MPa UJ41H-25C UJ41W-25CP/R
公称通径 DN(mm)				15				20				25				32				40				50				65					80						100				125		150			200				250			300			350	400		450	500
主要外形尺寸及连接尺寸 (mm)	L			130				150				160				180				200				230				290					310						350				400		480			600				650			698			787	914		987	987
	D			95				105				115				135				145				160				180					195						230				270		300			360				425			485			550	610		660	730
	D1			65				75				85				100				110				125				145					160						190				220		250			310				370			430			490	550		600	600
	D2			45				55				65				78				85				100				120					135						160				188		218			278				332			390			448	405		555	610
	b			16				16				14				18				18				20				22					22						24				2/		30			34				36			40			44	48		50	52
	Z-φd			4-φ14				4-φ14				4-φ14				4-φ18				4-φ18				4-φ18				8-φ18					8-φ18						8-φ23				8-φ25		8-φ25			12-φ30				12-φ30			16-φ30			16-φ34	16-φ34		20-φ34	20-φ41
	H			133				170				178				195				230				250				272					300						312				365		410			470				940			1000			1140	1400		1500	1620
重量	kg			3.5				4.5				6				8				11				16				22					32						48				65		90			165				280			360			580	800		1280	1450
4.O-MPa UJ41H-40C UJ41W-40CP/R
公称通径 DN(mm)				15			20				25			32				40				50				65		80			100				125		150			200				250			300				350	400		450		500
主要外形尺寸及连接尺寸 (mm)	L			130			150				160			180				200				230				290		310			350				400		480			600				650			698				787	914		987		987
	D			95			105				115			135				145				160				180		195			230				270		300			375				445			510				570	655		680		735
	D1			65			75				85			100				110				125				145		160			190				220		250			320				385			450				515	585		610		670
	D2			45			55				65			78				85				100				125		135			160				188		218			282				345			408				465	535		560		612
	D6			40			51				58			66				76				88				110		121			150				176		204			260				313			364				422	474		524		576
	b			16			16				16			18				18				20				22		22			24				28		30			38				42			46				52	58		60		62
	Z-φd			4-φ14			4-φ14				4-φ18			4-φ18				4-φ18				4-φ18				8-φ18		8-φ18			8-φ23				8-φ25		8-φ25			12-φ30				12-φ34			16-φ34				16-φ34	16-φ41		20-φ41		20-φ48
	H			133			170				178			195				230				250				272		300			312				365		410			580				940			1000				1140	1400		1500		1620
重量	kg			3.5			4.5				6			8				11				16				22		32			48				75		120			185				320			480				700	930		1450		1600
6.4-MPa U41H-64C UJ41H-64P/R
公称通径 DN(mm)						15			20				25				32				40		50				65			80				100				125			150			200		250			300
主要外形尺寸及连接尺寸 (mm)			L			170			190				210				230				260		300				340			380				430				500			550			650		775			900
			D			105			125				135				150				165		175				200			210				250				295			340			405		470			530
			D1			75			90				100				110				125		135				160			170				200				240			280			345		400			460
			D2			55			68				78				82				95		105				130			140				168				202			240			300		352			412
			D6			40			51				58				66				76		88				110			121				150				176			204			260		313			364
			b			18			20				22				24				24		26				28			30				32				36			38			44		48			54
			Z-φd			4-φ14			4-φ18				4-φ14				4-φ23				4-φ23		8-φ23				8-φ23			8-φ25				8-φ30				8-φ34			8-φ34			12-φ34		12-φ41			16-φ41
			H			150			165				185				200				235		260				285			320				340				400			450			500		980			1000
重量			kg			6			8				9				14				22		30				40			70				98				150			260			400		520			680

工开阀门承诺：

(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。

(2）严格检查和控制原材料、原器件、配套件的进厂质量。
(3）保证所供设备加工工艺完善、检测手段完备。

(4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
