一、AG41J(衬胶)堰式隔膜阀介绍
设计与制造：BS5156、GB12239
结构长度：BS5156、GB12221
法兰连接尺寸：BS504、DIN2532、JIS B2212、ANSI B16.1、IS02004
二、AG41J(衬胶)堰式隔膜阀用途：
AG41J(衬胶)堰式隔膜阀专用于控制非腐蚀性或一般腐蚀性介。阀体内腔表面无衬里或覆有可供选择的各种橡胶，AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：(磅)125 150
三 、AG41J(衬胶)堰式隔膜阀测试：
衬里层：电火花检测 实验与检验按：API598标准 公称压力磅（Lb） 阀体：Lb×1.5 密封：Lb×1.1
材料：阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶 隔膜：橡胶 阀瓣：铸铁 阀杆：碳钢 、不锈钢 手轮：铸铁

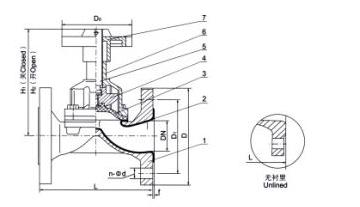

四、AG41J(衬胶)堰式隔膜阀部件列表：
1、阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆 6、阀盖 7、手轮
五、AG41J(衬胶)堰式隔膜阀主要外形尺寸：
|
公称通径 |
公称压力 |
L |
D |
D1 |
n-Фd |
f |
|
|
DN |
NPS |
||||||
|
15 |
1/2 |
150 |
108/125 |
89/31/2 |
60.5/23/8 |
4-5/8 |
2 |
|
20 |
3/4 |
117/135 |
98/37/8 |
70/23/4 |
4-5/8 |
2 |
|
|
25 |
1 |
127/145 |
108/41/4 |
79.5/31/8 |
4-5/8 |
2 |
|
|
32 |
11/4 |
146/160 |
117/45/8 |
89/31/2 |
4-5/8 |
2 |
|
|
40 |
11/2 |
159/180 |
127/5 |
98.5/37/8 |
4-5/8 |
2 |
|
|
50 |
2 |
190/210 |
152/6 |
120.5/43/4 |
4-3/4 |
2 |
|
|
65 |
21/2 |
216/250 |
178/7 |
139.5/51/2 |
4-3/4 |
2 |
|
|
80 |
3 |
254/300 |
190/71/2 |
152.5/6 |
4-3/4 |
2 |
|
|
100 |
4 |
305/350 |
229/9 |
190.5/71/2 |
8-3/4 |
2 |
|
|
125 |
5 |
356/400 |
254/10 |
216/81/2 |
8-7/8 |
2 |
|
|
150 |
6 |
406/460 |
279/11 |
241.5/91/2 |
8-7/8 |
2 |
|
|
200 |
8 |
521/570 |
343/131/2 |
298.5/113/4 |
8-7/8 |
2 |
|
|
250 |
10 |
635/680 |
406/16 |
362/141/4 |
12-1 |
2 |
|
|
300 |
12 |
749/790 |
483/19 |
432/17 |
12-1 |
2 |
|
|
350 |
14 |
787/900 |
533/21 |
476/183/4 |
12-11/8 |
2 |
|
|
400 |
16 |
914/1000 |
597/231/2 |
540/211/4 |
16-11/8 |
2 |
|
