ZYC9S、WYC9S圆盘式中高温疏水阀，根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化，使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。热动力圆盘蒸汽疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。
当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
进口疏水阀作用：当蒸汽冷凝时释放蒸发焓形成冷凝水，冷凝水中只含有饱和水焓，为了确保系统的最大传热效率，冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；同时最大限度地自动防止蒸汽的泄漏。

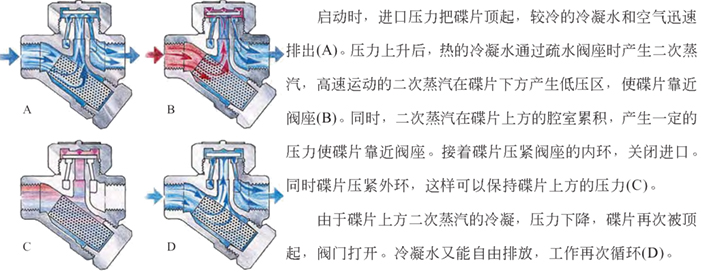

ZYC9S、WYC9S圆盘式中高温疏水阀原理图：
ZYC9S、WYC9S圆盘式中高温疏水阀参数：
公称通径：DN15-DN150
公称压力：1.0Mpa-4.0Mpa
适用温度：-20℃≤T≤425 ℃
适用介质：水、蒸汽、油品
阀体材质：铸铁、铸钢、碳钢、不锈钢
连接方式：法兰连接
|
ZYC9S、WYC9S圆盘式中高温疏水阀特性： |
①带蒸汽或空气保温装置，不受环境湿度影响，减少动作频率，延长寿命；
②备有过滤网和排污阀；
③该阀运作灵敏可靠，排水量大。

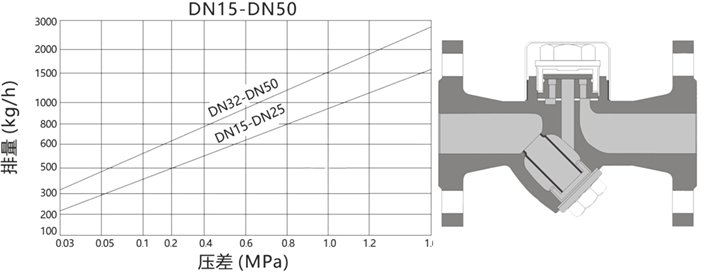

ZYC9S、WYC9S圆盘式中高温疏水阀曲线排量图：
a/图中曲线标注的编号（4、8、12等）代表相应工作压差下的排量及阀座代号
b/压差是指疏水阀的入口端与出口端的压力差

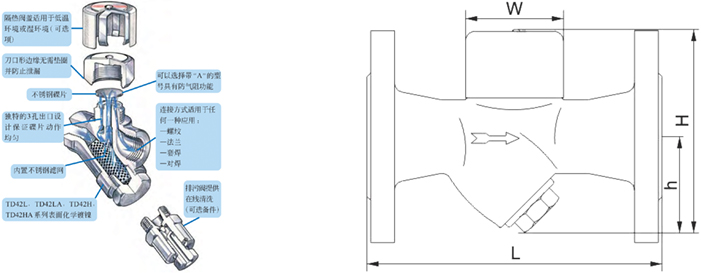

ZYC9S、WYC9S圆盘式中高温疏水阀尺寸：
|
ZYC9S、WYC9S圆盘式中高温疏水阀主要连接外形和尺寸 |
单位：mm |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
L |
150 |
150 |
160 |
230 |
230 |
230 |
250 |
注：此外形尺寸为1.6Mpa压力疏水阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口疏水阀根据原理作用的不同，可分为以下三种类型：机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作；热静力型、依靠液体温度的变化而动作；热动力型、依靠液体的热动力学性质的变化而动作，一个蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀。
ZYC9S、WYC9S圆盘式中高温疏水阀主要零件材料
|
主要零件Main Part |
阀体Body |
阀盖Donnet |
阀片Picture |
阀帽 |
|
材料 Material |
铸钢 |
铸钢 |
不锈钢Stainless Steel |
不锈钢 |
ZYC9S、WYC9S圆盘式中高温疏水阀主要外型及连接尺寸
|
产品型号Produstion Type |
DN |
尺寸（mm)Dimensions |
|||||||||||||
|
螺纹连接 |
承插焊连接 |
法兰连接 |
|||||||||||||
|
L |
H |
L |
H |
d1 |
t |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
||
|
ZYC9S、WYC9S圆盘式中高温疏水阀 |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
|
32 |
120 |
138 |
120 |
138 |
42 |
12 |
230 |
138 |
135 |
100 |
78 |
16 |
2 |
4×φ18 |
|
|
40 |
120 |
148 |
120 |
148 |
52 |
12 |
230 |
148 |
145 |
110 |
85 |
16 |
3 |
4×φ18 |
|
|
50 |
140 |
163 |
140 |
163 |
62 |
12 |
230 |
163 |
160 |
125 |
100 |
16 |
3 |
4×φ18 |
|
|
65 |
/ |
/ |
/ |
/ |
/ |
/ |
250 |
185 |
180 |
145 |
120 |
18 |
3 |
4×φ18 |
|
|
80 |
/ |
/ |
/ |
/ |
/ |
/ |
280 |
285 |
195 |
160 |
135 |
20 |
3 |
8×φ18 |
|
|
100 |
/ |
/ |
/ |
/ |
/ |
/ |
310 |
315 |
215 |
180 |
155 |
20 |
3 |
8×φ18 |
|
|
ZYC9S、WYC9S圆盘式中高温疏水阀 |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
95 |
45 |
14 |
2 |
4-φ14 |
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
工开阀门承诺：
(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。
(2）严格检查和控制原材料、原器件、配套件的进厂质量。
(3）保证所供设备加工工艺完善、检测手段完备。
(4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
