CS15H自由半浮球式疏水阀用于石油、化工、电力、纺织印染、医疗、医药等行业的各种蒸汽加热设备、蒸汽管网和低过热蒸汽工况。它能迅速地排除凝结水，有效地阻止蒸汽泄漏。能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
工作原理
自由半浮球式疏水阀的开启和关闭是根据凝结水和蒸汽的密度并来动作的，其动作准确，可靠。
产品特点
1、即能连续又能间歇排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。
2、耐水击倒吊桶结构不会因水击而遭到损坏，使用寿命长。
3、排空气性能好倒吊桶上设有溢出排气孔，可有效地预防蒸汽气锁和空气气堵。
4、允许背压高背压率达85%。
5、维修方便内部零件采用不锈钢制造，均安装在阀盖上，并设有过滤网装置，日常维护方便。

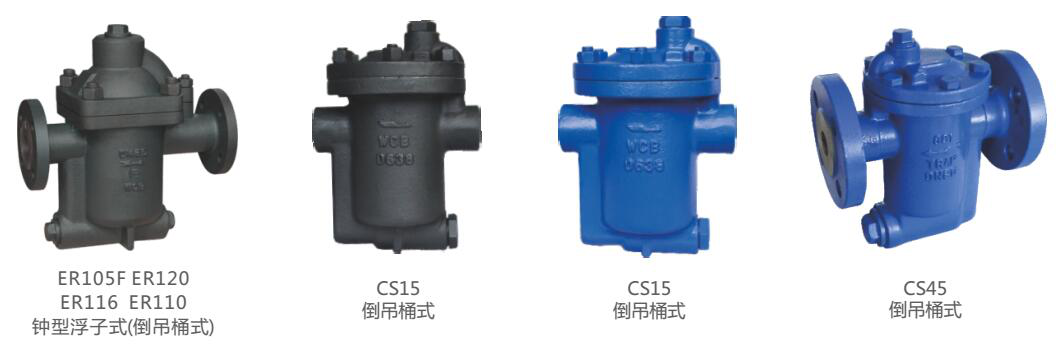

产品示意图

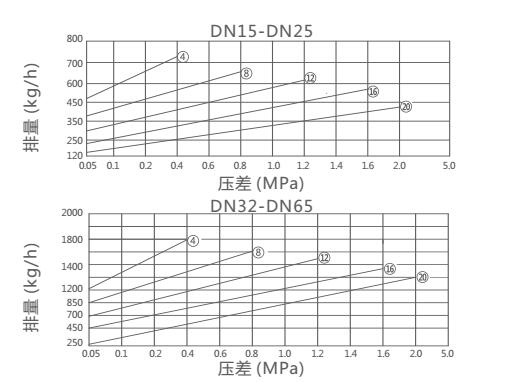

排量图
注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
2、压差是指疏水阀的入口端与出口端的压力差。

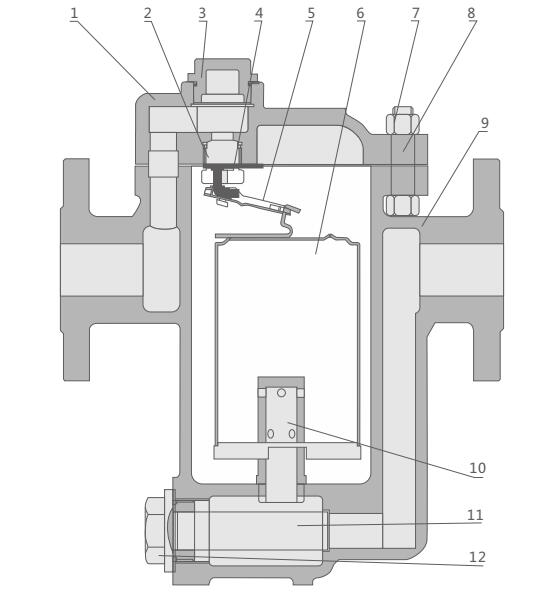

结构分析图
主要零部件
|
序号 |
名称 |
材料 |
|
1 |
阀盖 |
WCB |
|
2 |
封圈 |
304 |
|
3 |
螺堵 |
Q235 |
|
4 |
吊支架 |
304 |
|
5 |
挂支架 |
304 |
|
6 |
浮筒 |
304 |
|
7 |
螺母 |
45 |
|
8 |
螺柱 |
35CrMoA |
|
9 |
阀体 |
WCB |
|
10 |
Q235 |
|
|
11 |
滤网 |
304 |
|
12 |
滤网座 |
Q235 |

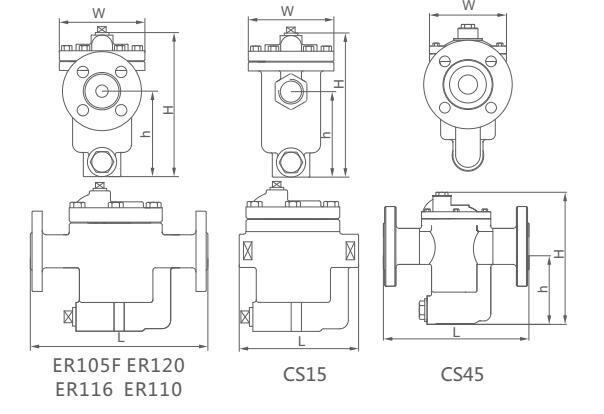

外形结构图
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
CS15H-16C |
15 |
170 |
166 |
94 |
102 |
|
20 |
170 |
166 |
94 |
102 |
|
|
25 |
210 |
166 |
94 |
102 |
|
|
32 |
230 |
290 |
160 |
142 |
|
|
40 |
230 |
290 |
160 |
142 |
|
|
50 |
230 |
290 |
160 |
142 |
|
|
65 |
280 |
290 |
160 |
142 |
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
CS15H-16C |
15 |
120 |
166 |
94 |
102 |
|
20 |
120 |
166 |
94 |
102 |
|
|
25 |
130 |
166 |
94 |
102 |
|
|
32 |
200 |
290 |
160 |
142 |
|
|
40 |
200 |
290 |
160 |
142 |
|
|
50 |
200 |
290 |
160 |
142 |
